高速飞机:

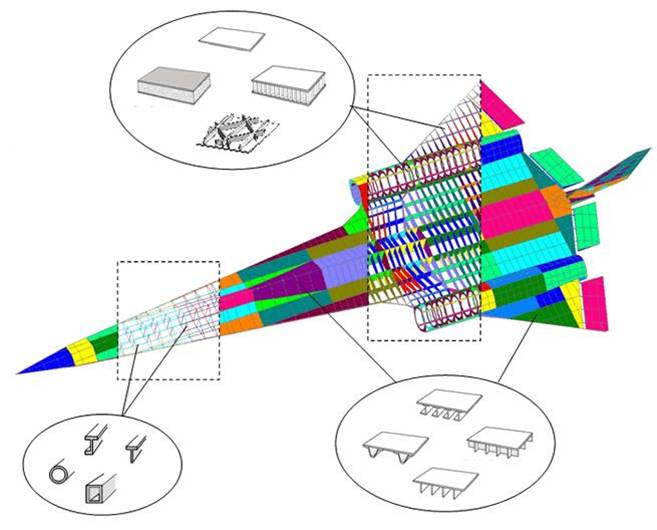

    关于这种飞机设计背景:下图是SR71“黑鸟”的改进型(2004年)的有限元模型。飞机的飞行速度介于3-5马赫之间,用于军用远程攻击,由(美)空军研究实验室设计。

    对于整个飞行器从发动机吊舱到机体壁板及子结构,HyperSizer 执行数百种不同的失效分析,如,板屈曲、(截面)断裂、梁-柱失效、胶接连接及螺栓连接、复合材料损伤起始强度及损伤容限准则,等等。下面的图例说明HyperSizer 如何导入有限元模型和管理所有与结构相关的数据。机翼翼梁和翼肋可以考虑不同于机翼蒙皮和机身设计选项的材料范围及板的设计方案。HyperSizer 也分析和优化内部梁元,如梁缘条及许多其它开剖面、闭剖面的构件。HyperSizer具有一个主要的基本功能是可以精确地分析壁板结构,而不需要对加强筋的形状或间距进行有限元网格划分。这样可以为快速改换同一原始有限元模型的板单元类型提供极大的灵活性。
